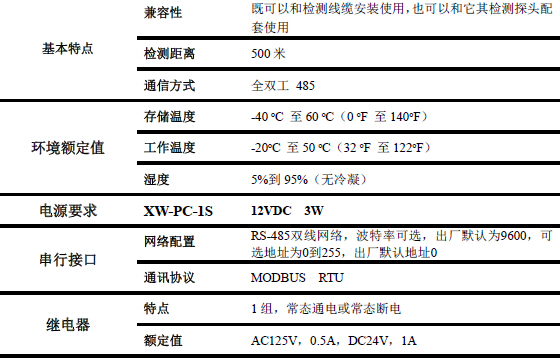

1、技术参数:

2、怎么安装考核评价：

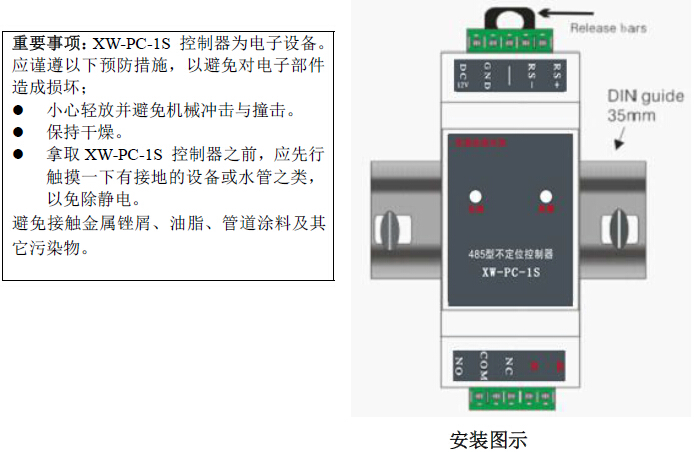

XW-PC-1S 漏液控制器使用导轨安装方式。所选定的安装位置应保证模块不受自然环境、温度极限或剧烈振动的影响。XW-PC-1S 控制器可扣装于标准的35毫米DIN导轨上。如果现有电气或仪表箱导轨上有空余位置，亦可用以安装XW-PC-1S 控制器。也可直接在墙壁或箱体表面任何位置安装一小段DIN导轨，然后固定XW-PC-1S 控制器，但应保证不会造成行走绊倒危险，或有对XW-PC-1S 控制器造成撞击损坏的可能性。XW-PC-1S 控制器应被安装在控制系统主机的连线长度1200米的范围之内。如超出1200米，请向厂商咨询增加连线距离的方法。

3、接线柱介绍

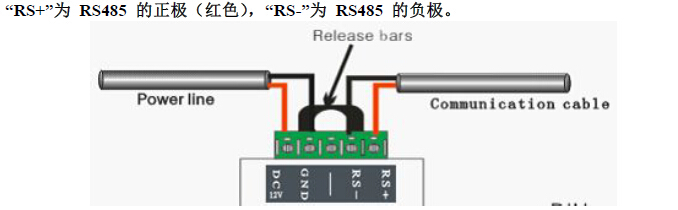

电源线线与沟通线的连接方式

XW-PC-1S 控制器可通过RS-485屏蔽双绞通讯电缆线传输所有的报警与状态信息。电源/通讯电缆四根导线中的两根用于进行遥测，其它两根导线可用于供电。或者也可通过独立布线供电。

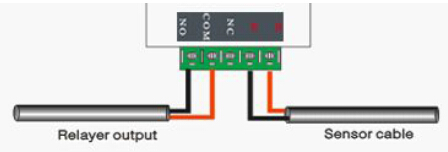

警报器继物品进行连接

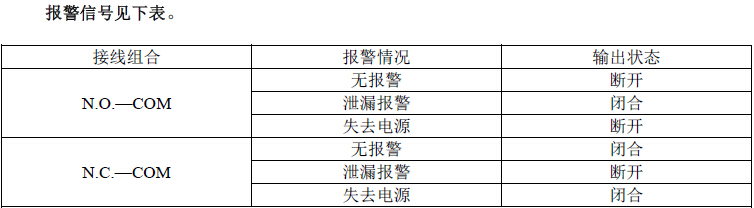

XW-PC-1S 控制器的继电器触点可用于本地或远程报警，或控制阀门或其它装置，也可与控制自动化系统触点输入连接。继电器仅对泄漏报警。继电器同时具有常开，常闭两种状态，用户可自由选择接出方式。

泄露感知电缆电线的生成线接连

XW-PC-1S 控器连结感应式线时须连结引入线，其连结以下图一样。

4、系统的设置的操作代表

机械设备网址与波特率的放置

假如将XW-PC-1S 把控器结合于管控程序的里，每一块块XW-PC-1S 把控器均须遵循另一独立的的地此。生产供应厂商所支付的那些XW-PC-1S 把控器的微信网络地此均为0，波特率均为9600，所以，各个XW-PC-1S 把控器均须配值另一仅有的地此和与上位管控机箱一种的联系波特率后方能与结合管控程序的开始通信设备。

在设定XW-PC-1S 的调节器无线网络联系地址时，可以做有以下操作步骤：

XW-PC-1S 控住器上电，并将通信技术线能过RS485转成RS232数据信息，联网PC 机的设定串口。

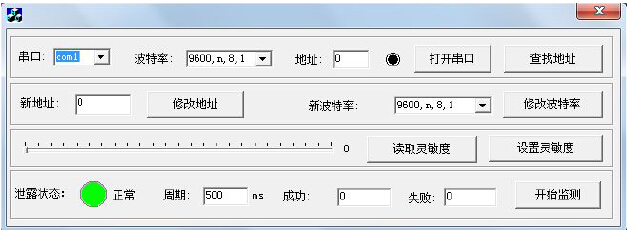

打开配置软件如下图所示：

选择正确的串口号、波特率和地址后，然后点击“打开串口”将上位机与XW-PC-1S 控制器通讯连接成功，此时可以在“新波特率”和“新地址”中输入需要的波特率和新地址，分别点击“修改波特率”和“修改地址”。分别设置成功后，则波特率和通讯地址就都设置完成。值得注意的是：设置新波特率后，必须将XW-PC-1S 控制器重启一下设置才能生效。

迟钝度安装

实际上过程方式：

l 将XW-PC-1S 控制板与电子产品科学合理无误链接好，确保安全高压线路完整性科学合理无误。

l 将电脑软件打开文档使用左右位机通讯设备。

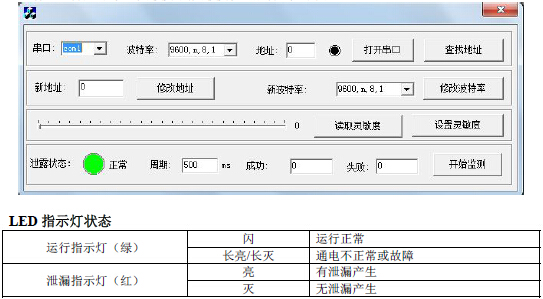

l 在软件面板里，用鼠标点住滑动条，拖动设置XW-PC-1S 控制器的灵敏度，当到合适位置后停止，再点击“设置灵敏度”则灵敏度设置成功。如下图：
